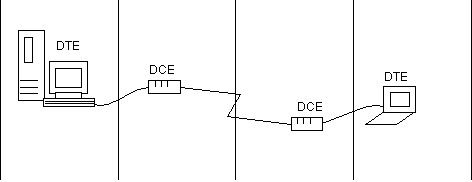

El proceso de conexión de dos ordenadores utilizando
modems se describe en esta sección. En la conexión participan dos ordenadores
con sus respectivos modem que se encuentran conectados a la red telefónica.
En el ordenador que origina la
conexión, el usuario trabaja sobre un programa de comunicaciones que le permite
actuar sobre el modem. Secuencia de acontecimientos cuando un modem llama a
otro. La secuencia empieza con el paso 1 y termina con el paso 12.
|
Paso |
Usuario |
Software |
Modem llama |
Modem responde |
|
1 |
Selecciona "dial" en el menú del programa o teclea en la línea de comandos. |
Pone a ON la señal DTR y envía al modem el comando de marcación ATDT 055 |
El modem conecta el altavoz, descuelga la línea, espera el tono de llamada y marca el número de teléfono. |
|
|
2 |
Comienza observando los códigos de resultados del modem. |
Espera una respuesta durante tiempo según configuración del registro S7. |
||
|
3 |
La línea de teléfono suena. | |||
|
4 |
El modem detecta la llamada, y contesta situando el tono de respuesta en línea. | |||
|
5 |
El modem detecta el modo de respuesta y sitúa la portadora de comienzo en línea. |
|||
|
6 |
Los modems se ponen de acuerdo en la modulación y velocidad a utilizar. |
Los modems se ponen de acuerdo en la modulación y velocidad a utilizar. | ||
|
7 |
Los modems determinan la técnica de compresión y control de errores a utilizar |
Los modems determinan la técnica de compresión y control de errores a utilizar | ||
|
8 |
Envía el código de rtdo. "connet" al PC, apaga el altavoz, y pone a ON la señal CD. |
|||
|
9 |
Detecta el código de rtdo. y/o la señal CD; informa al usuario que la conexión está establecida. |
|||
|
10 |
Comienza la comunicación con el host. |
Gestiona la sesión de comunicaciones; vigila la pérdida de portadora monitorizando la señal CD. |
Envía y recibe datos. |
Envía y recibe datos. |
|
11 |
Completa la sesión de comunicaciones y selecciona el comando "disconnect". |
Pone a OFF la señal DTR, o envía +++ seguidos por ATH. |
||
|
12 |
Cuelga el teléfono. |
Detecta la pérdida de portadora y cuelga. |
