CONEXIÓN RS232 ENTRE PC Y MÓDEM

Los módem se conectan con el ordenador a través de un puerto de comunicaciones del primero. Estos puertos siguen comunmente la norma RS232.
A través del cable RS232 conectado entre el ordenador y modem estos se comunican. Hay varios circuitos independientes en el interfaz RS232. Dos de estos circuitos, el de transmitir datos (TD), y el de recibir datos(RD) forman la conexión de datos entre PC y Modem. Hay otros circuitos en el interfaz que permiten leer y controlar estos circuitos.

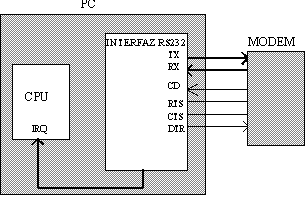

Vamos a ver como se utilizan estas señales para conectarse con el modem:

·        DTR (Data Terminal Ready). Esta señal indica al modem que el PC está conectado y listo para comunicar. Si la señal se pone a OFF mientras el modem esta en on-line, el modem termina la sesión y cuelga el teléfono.

·        CD(Carrier Detect).El modem indica al PC que esta on-line, es decir conectado con otro modem.

·        RTS(Request to send).Normalmente en ON. Se pone OFF si el modem no puede aceptar más datos del PC, por estar en esos momentos realizando otra operación.

·        CTS(Clear to send).Normalmente en ON. Se pone OFF cuando el PC no puede aceptar datos del modem.
